Maison Ossature Bois
Préambule
Nous avons eu à déménager 5 fois en une seule et même année.
Alors nous avons décidé de faire nous-mêmes notre lieu de vie.
Conception 3D
Nous avons entrepris de construire notre propre maison.

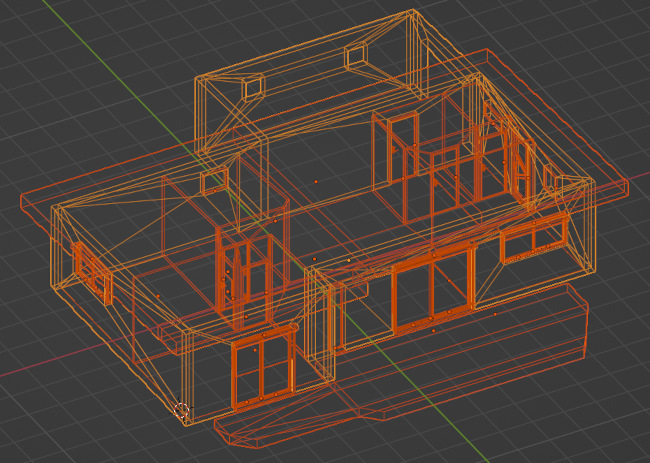

Le premier modèle 3D, comprenait un salon à l’étage, un escalier en colimaçon, une coursive panoramique, des fenêtres à hublot style bateau, et tout un tas d’autres idées farfelues.
Dans l’ensemble, je m’essayais surtout à la conception sous Blender, qui n’était pas vraiment fait pour à l’époque, mais qui pour moi, promettait monts et merveilles. (Aujourd’hui, de nombreuses améliorations faciliteraient grandement le travail !)
Mais problème primaire : le budget.
Une fois chiffré, j’ai repris tous les plans, pour faire quelque-chose de beaucoup plus simple, de moins cher, et de réalisable en autonomie sans y laisser tout notre temps, ni nous ruiner. (minimaliste, donc)

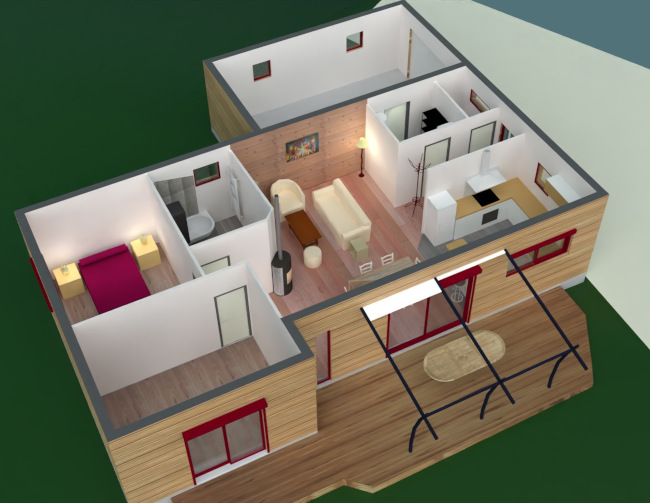

Après 2ans de conception, de budgétisation, et avoir trouvé un terrain, nacquis ce plan final.
J’avais un bon PC à l’époque…
Aujourd’hui, avec l’équipement que j’ai, je ne peux plus me permettre de tels projets…
Tout est pensé :
- légèreté de l’ensemble (solivages, et pas de tuiles), adapté à la structure du terrain (pur argile)
- souplesse tout bois (pour pallier aux rétractions/gonflements de l’argile)
- isolation maximale (fibre de bois dans les murs, ouate de cellulose toit et sol, plaques de lin-chanvre dans les cloisons intérieures -isolation phonique-)
- toit membrane blanche (réverbération du soleil)
- mur de refend pour le solivage au sol, où le poêle de masse a été disposé en conséquence, avec orientation 45° pour optimiser le rayonnement infrarouge.
- portée des poutres au plafond, calculée à l’aide d’un logiciel spécialisé en bureau d’études.
- positions des pièces N-S/E-O, en fonction du confort voulu (ex: chambre au Nord-ouest pour plus de fraîcheur)
- toilettes dites-sèches (Toilettes à litière bio-maîtrisée) -économie d’eau-
- phyto-épuration -élaboration d’un dossier complet destiné au SPANC, avec contrôle-
- parfaitement ajustée et aux mesures du plan du cadastre (projection sur un scan).
- la terrasse a été conçue à postériori, ses angles sont une optimisation pour un total de 27m²
J’avais l’idée d’un toit végétalisé, mais niveau budget, ça m’obligeait à doubler l’ossature.
Orientation au Soleil
J’avais fait une animation en simulation des 3 courses du Soleil pour visualiser les projections d’ombres et ensoleillement résultant -économies de chauffage-
- Solstice d’été
- Équinoxe
- Solstice d’hiver
Oui le Dérèglement Climatique nous rattrape. Heureusement que j’ai opté pour une membrane PVC/EPDM blanche pour le toit.
D’ailleurs le site lot.cadastre-solaire.fr nous considère comme un parking de castine… Amusant
Plan
La précision des cotes a permis de tout ajuster sans erreur (cloisons et autres dépendances), au centimètre près.
J’avais fait une édition des plans résultants sous QCAD, sur un eeePC qui est resté sur le chantier tout le long des travaux.
Visite virtuelle
À l’époque Blender avait encore des briques logiques d’interraction. (Même si j’ai beaucoup “scripté” en Python -gestion plus exhaustive-)
J’avais donc fait un “bonhomme” -rapide, pas un personnage complet-, qui nous permettait de nous déplacer dans la maison, donc de nous projeter pour mieux évaluer les déplacements fonctionnels quotidiens.
- accéder à la cuisine avec les courses
- aérer les toilettes le cas échéant (nous n’avions encore aucune expérience pratique pour les toilettes-sèches)
- accès aux toilettes depuis l’extérieur -pour éviter de patauger-, et à part du reste de la maison
- concevoir intelligemment le sens des ouvertures des portes
- etc
Mobilier

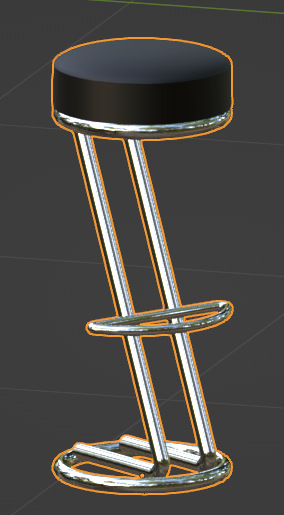

Les meubles / objets (que nous avions déjà et ceux rapportés) ont été modélisés sur mesure.
Cuisine
La cuisine, a été élaborée en partenariat avec une cuisiniste.
une promo, évidemment

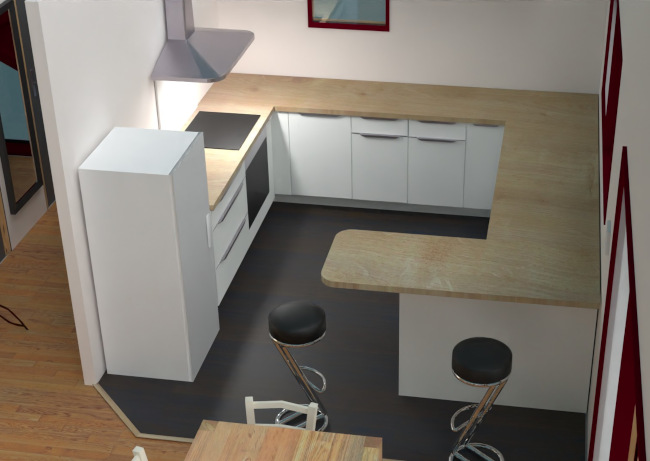

La 3D a été ajoutée à posteriori, avec des photos des matériaux, pour les textures.
Il manque les crédences et des pourtours de fenêtres.

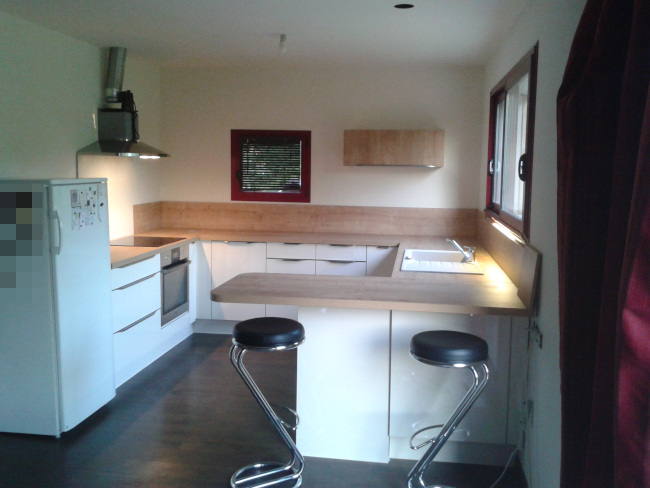

Réel
le 8 août 2014:
J’ai inversé la porte du frigo et finalisé le montage de la hotte aspirante après la photo… :-)

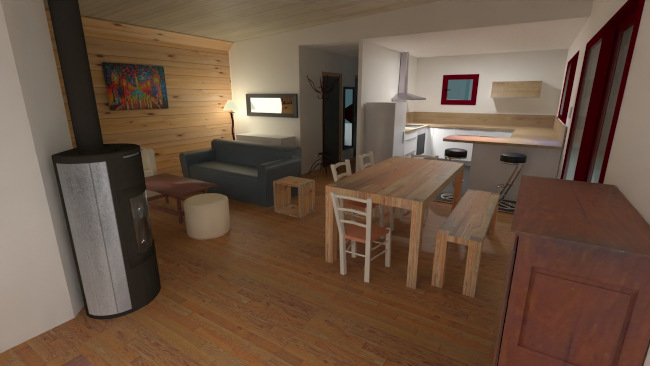

Salon
Il manque quelques détails dans cette vue du salon.
ex: la plaque de protection sous le poêle.
Travaux
Nous avons fait, avec mon épouse, tout l’intérieur, à livraison de l’ossature.

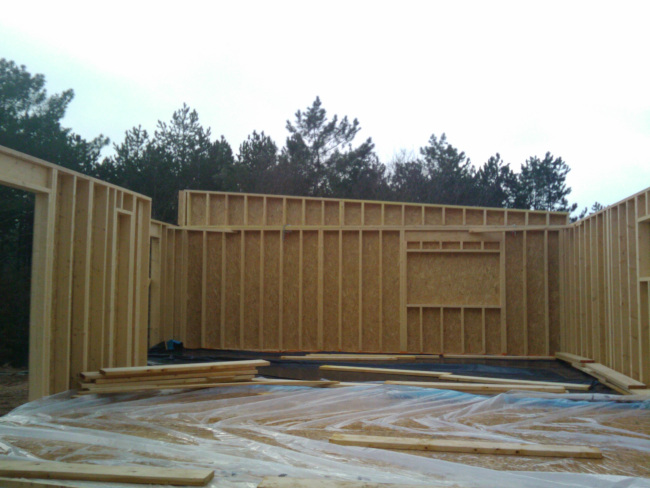

17 mars 2011

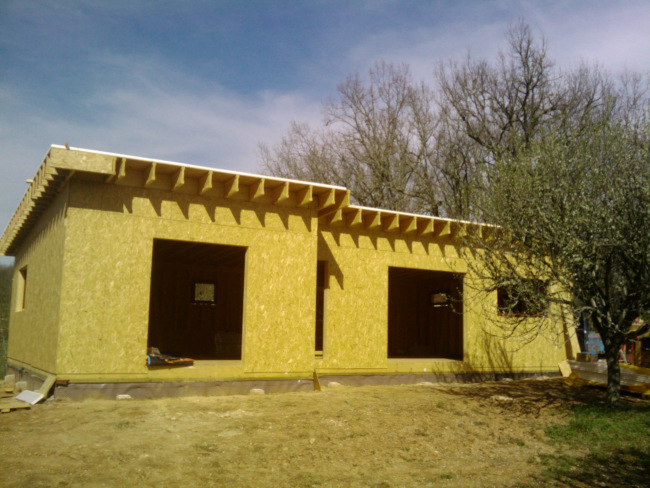

2 avril 2011

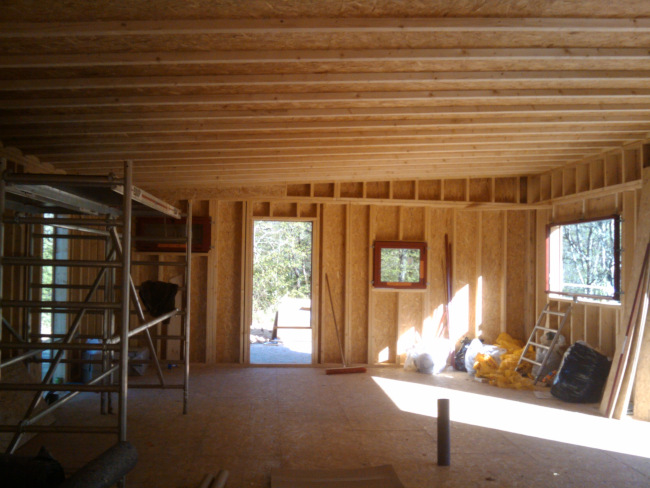

5 avril 2011

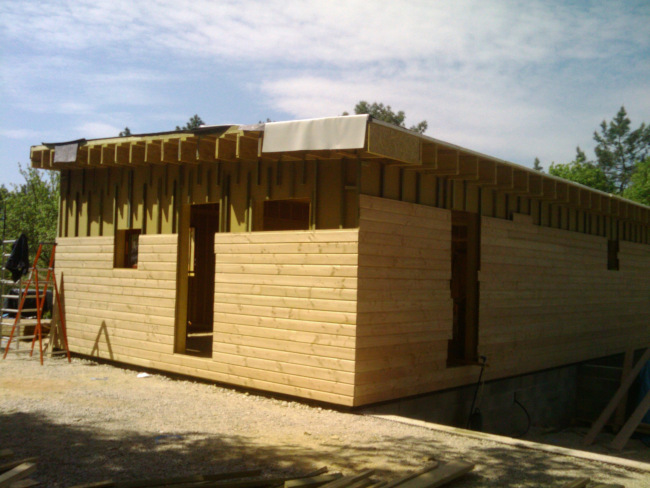

20 avril 2011
Oui : on a abandonné le garage : tout simplement pas les moyens -on a tout misé sur l’isolation-.
Évidemment, on ne peut pas accueillir grand-monde, et niveau matériel, tout est également minimaliste.
La porte d’accès est donc condamnée de l’intérieur, en attente de moyens…

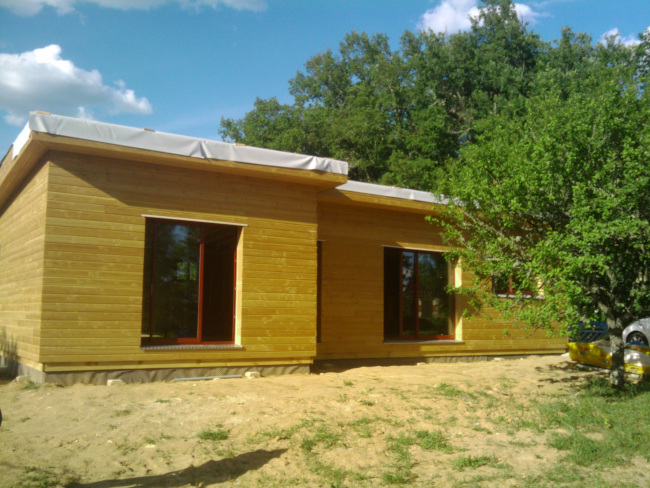

18 mai 2011

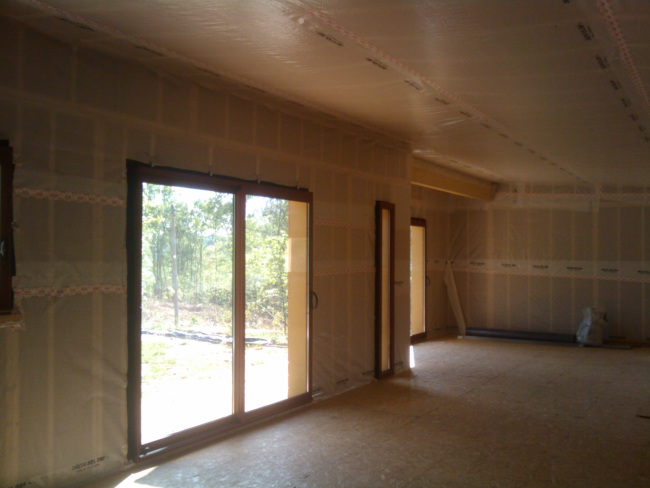

27 mai 2011

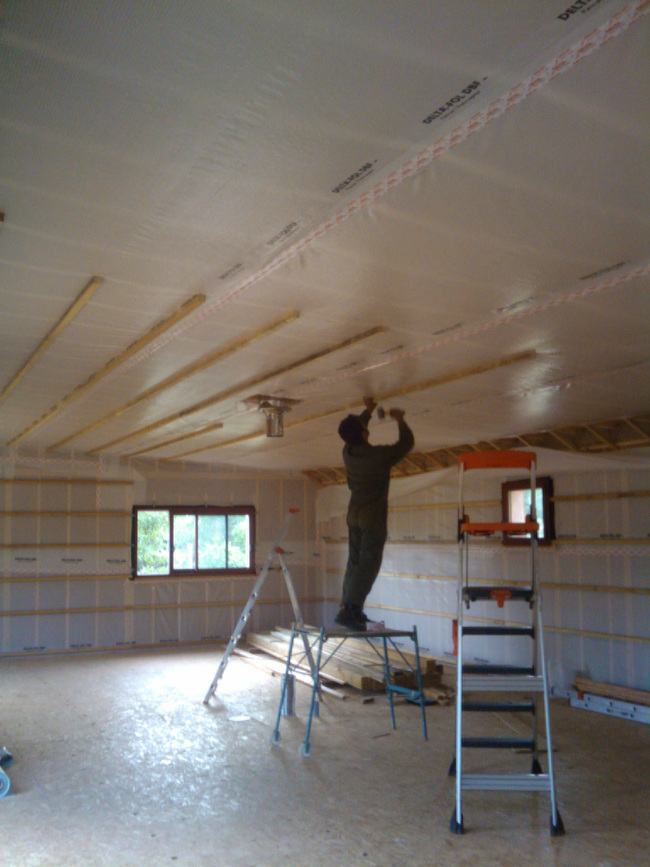

9 juin 2011
Avec les moyens du bord : mon fil à plomb : un tournevis percé par le manche, des rondelles en lestage, au bout d’une ficelle… Ça marche !
Un soin particulièrement apporté à ne pas percer inconsidérément le pare-pluie.
NB: aujourd’hui, on fait de meilleurs matériaux de pare-pluie…

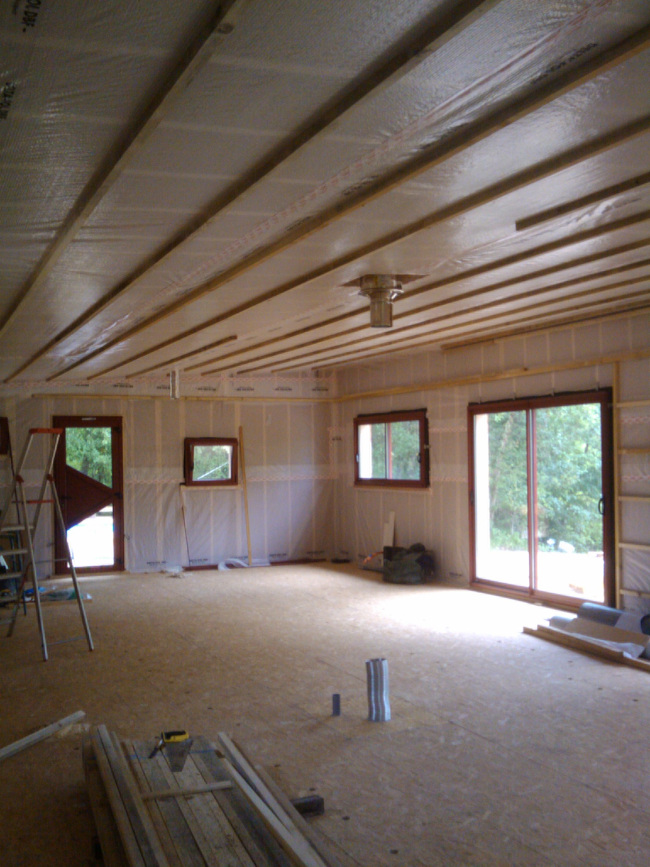

10 juin 2011

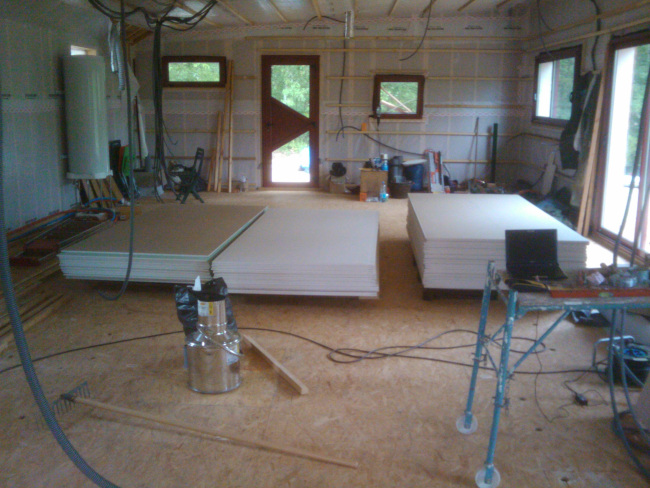

18 juillet 2011
Quand j’ai reçu les plaques, j’étais seul.
Déposées dehors, il s’est mis à pleuvoir.
Je les ai toutes rentrées en 4ème vitesse, mais de part d’autre du mur de refend.
Je me suis rendu compte que ça fléchissait sous le poids.
Je les ai toutes remanipulées pour le répartir.
Exercice

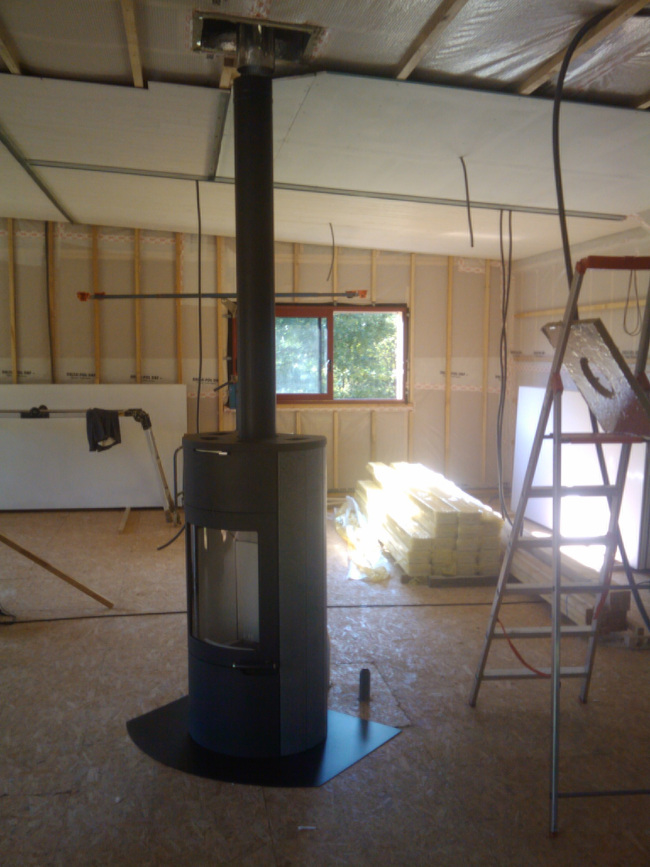

28 juillet 2011
Le poêle bien positionné sur le mur de refend central, tout tournera autour…
Les premiers rails des cloisons, sont fixés selon les plans -décalage dû à la pente de toit, prévu-.
Les gaines: vers les prises et interrupteurs …

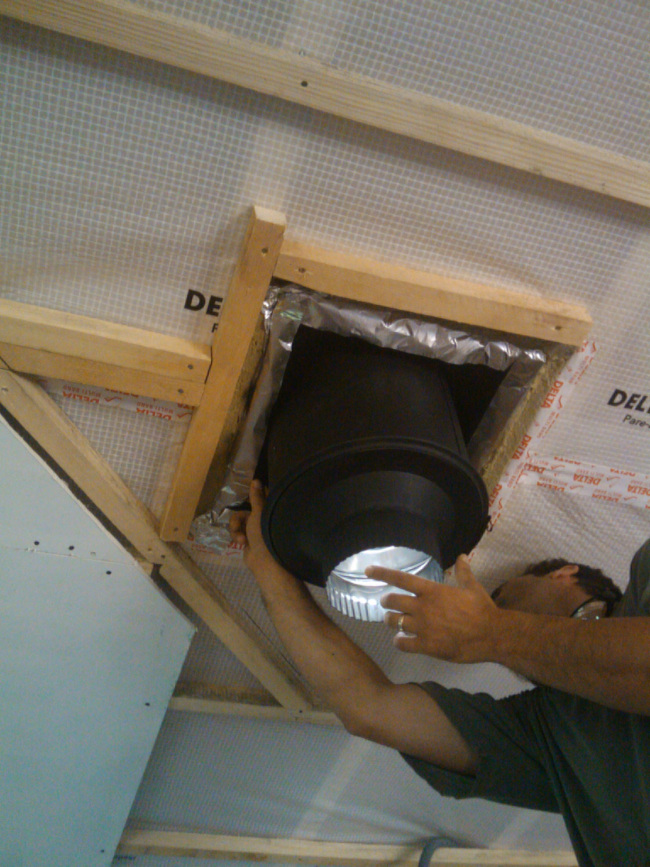

30 juillet 2011
Protection supplémentaire en laine-de-roche spécifique.
(j’ai déjà travaillé dans la pose de cheminées/inserts… dans la charpente/couverture aussi…)

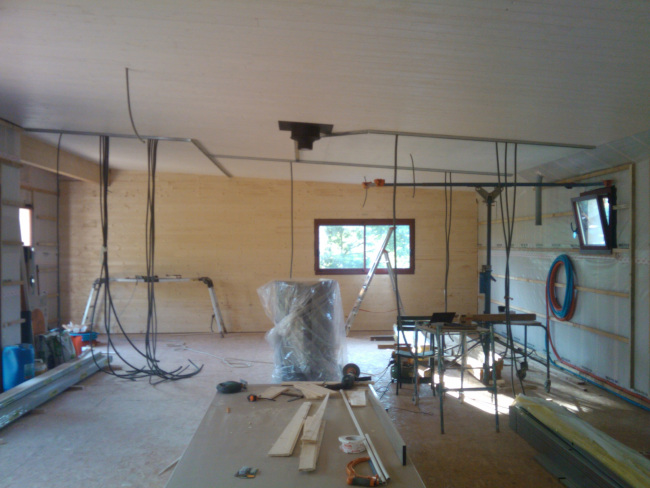

3 août 2011

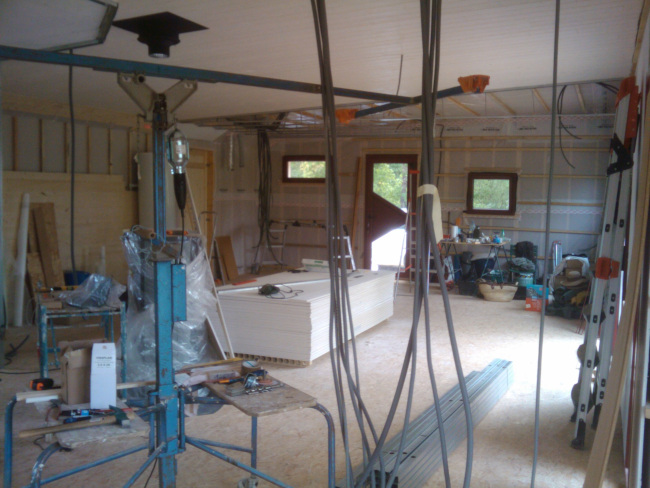

14 août 2011
Tout est prévu.

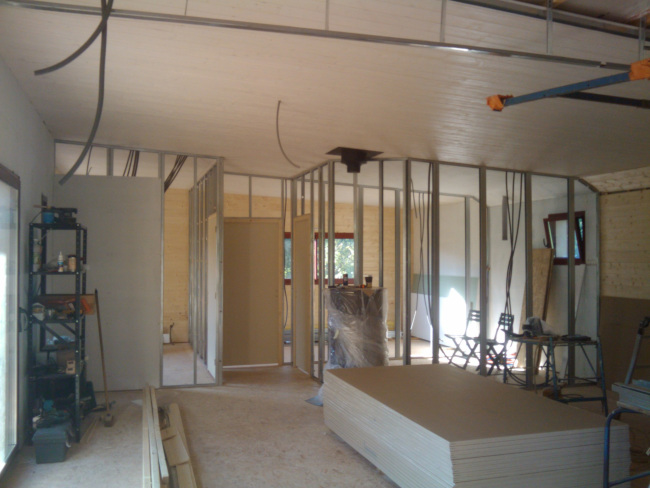

29 août 2011
Ça prend tournure…

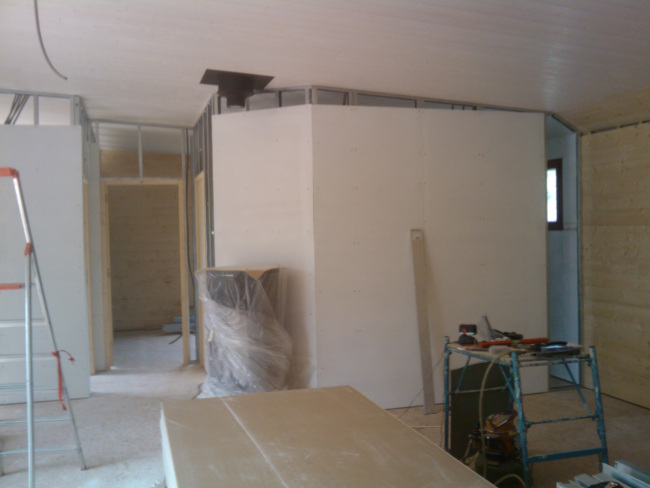

1er septembre 2011
Oui : la longueur des plaques de BA13 était anticipée.
De même que le type :
- ignifuge et isolation laine de roche derrière le poêle.
- hydrofuge et isolation lin-chanvre pour la salle de bain

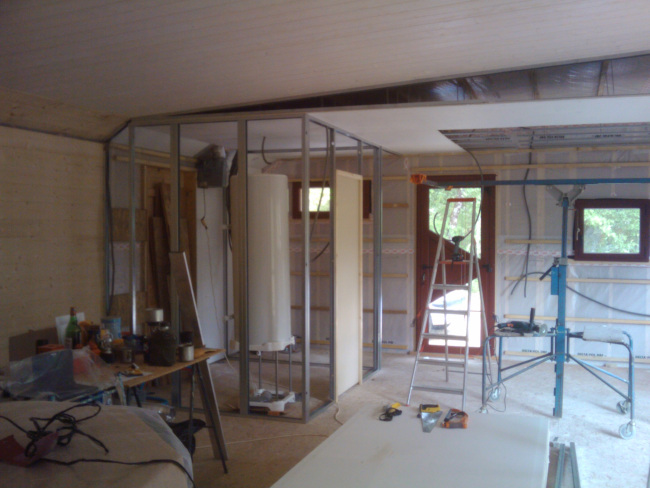

8 septembre 2011
Décrochage en faux-plafond esthétique, mais également en passage de gaines et ventilation…

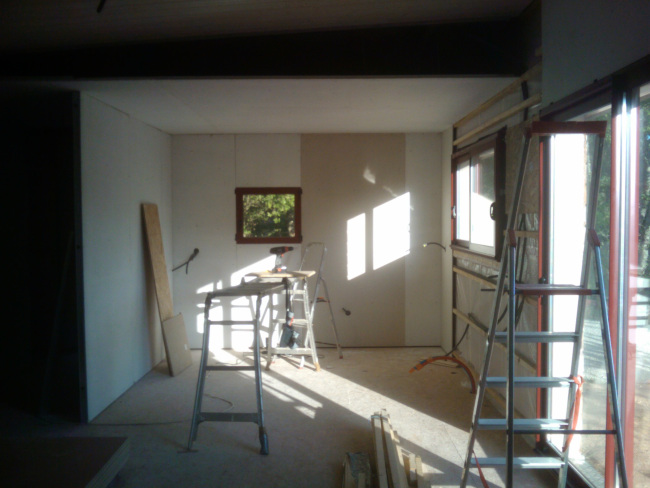

12 septembre 2011
… en pensant cantonner les odeurs de cuisine à une zone cubique.

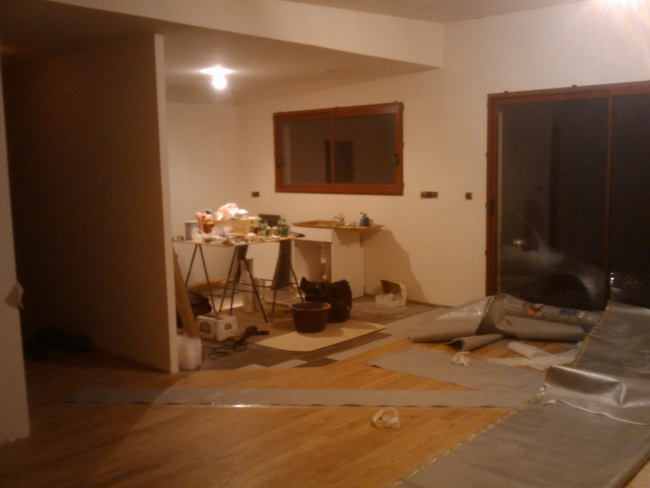

8 novembre 2011
Pose parquet … à 3 jours de l’installation…

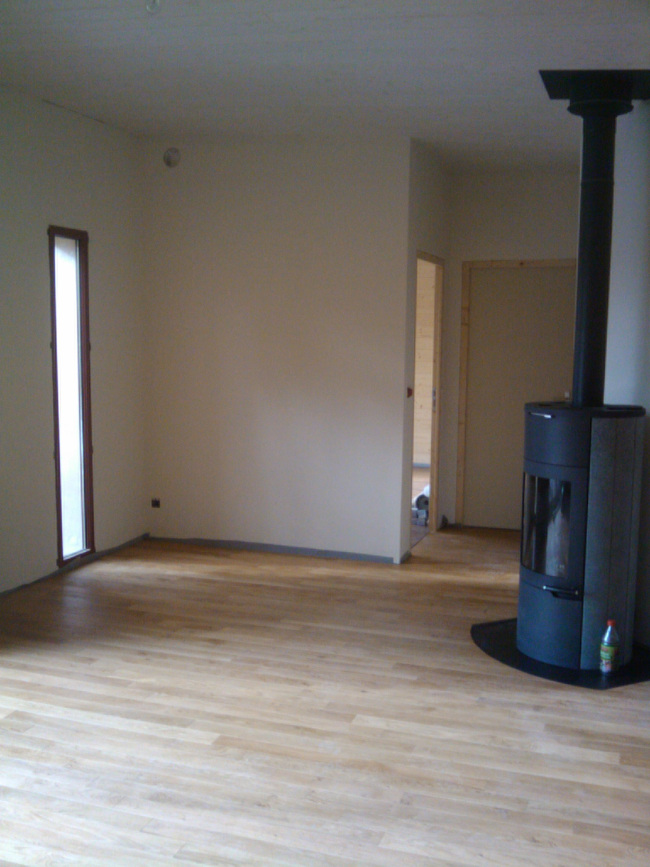

12 novembre 2011
Oui : nous nous sommes installés le 11-11-11… presque.

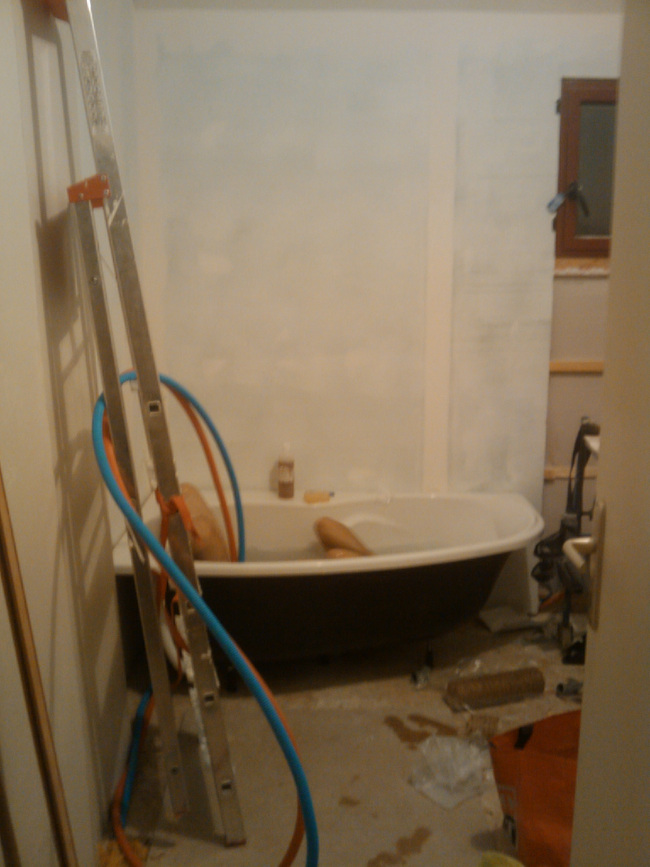

24 décembre 2011
Mieux vaut un bain que de tenter de mitiger la température de l’eau…

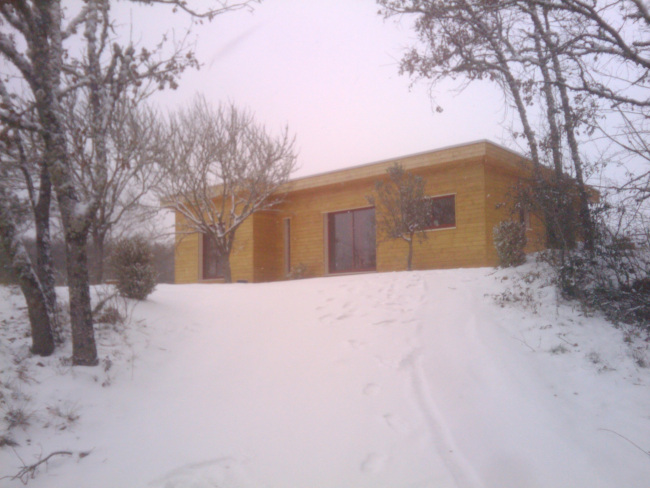

5 février 2012
Première fois qu’il neige autant dans ma région (de mémoire -la mienne-)…
Le Dérèglement Climatique se manifeste…

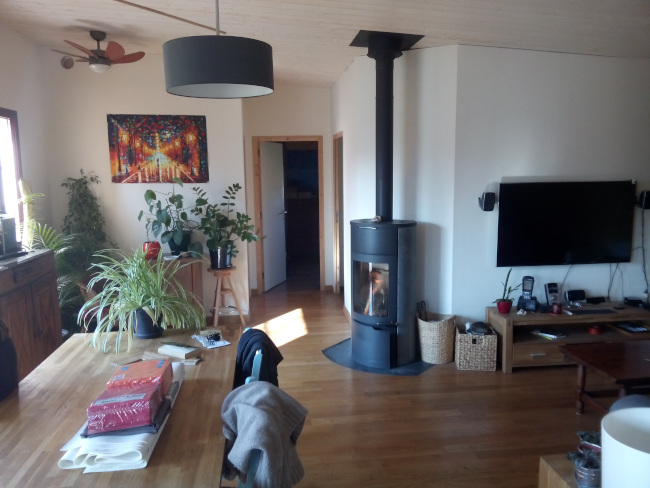

7 février 2015
Bref : nous y sommes.
